Ionad Meaisínithe Ingearach Réitigh Mianra
SRAITH BV Ionad Meaisínithe Ingearach Réitigh Mianra

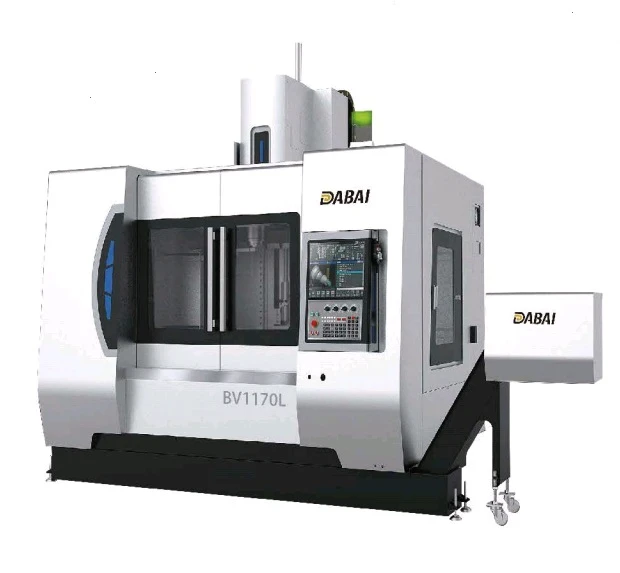

Úsáideann na hionaid meaisínithe ingearacha sraith BV teilgin mianraí Gearmánacha le haghaidh a mbonn agus a gcolún, agus iarann teilgthe ardghrád HT300 dá diallait, tábla oibre agus ceann fearsaidí. Baineadh úsáid as anailís eiliminte críochta (FEM) chun an dolúbthacht struchtúrach is fearr, friotaíocht ardluais meaisínithe, agus meáchanlár íseal a chinntiú. Cuireann an colún athneartaithe agus struchtúr bonn leathnaithe, tacaithe go hiomlán, chomh maith le bosca fearsaid iomaireach iomaireach, rigidity a mhéadú, creathadh a laghdú le linn meaisínithe, agus feabhsaítear go mór cumas gearrtha. Tá siad deartha go príomha le haghaidh táirgeadh páirteanna feithicleach agus gluaisrothar, comhpháirteanna le haghaidh eitlíochta, leictreonaic cumarsáide, agus uathoibriú, chomh maith le múnlaí beachtais éagsúla, ag feidhmiú druileála agus meaisínithe dromchla casta. Is féidir iad a úsáid freisin chun raon leathan páirteanna a phróiseáil, lena n-áirítear plátaí, dioscaí, cásálacha agus múnlaí. Le clampáil amháin, is féidir leis an bpíosa oibre dul faoi ilphróisis meaisínithe go huathoibríoch agus go leanúnach, lena n-áirítear muilleoireacht, druileáil, leadránach agus reaming.
-
![Ionad Meaisínithe Ingearach Réitigh Mianra]()
Ionad Meaisínithe Ingearach Réitigh MianraLárionad Meaisínithe Ingearach Réitigh Mianraí Ardfheidhmíochta BV750L le fearsaid 15,000 rpm, beachtas cruinn, agus struchtúr cobhsaí. Déan teagmháil le Dabai Precision Machine Tool Co., Ltd. le...Leigh Nios mo -
![Meaisín Muilleoireachta CNC VMC]()
Meaisín Muilleoireachta CNC VMCSeachadann an meaisín muilleoireachta BV1580L VMC CNC cruinneas agus éifeachtúlacht eisceachtúil d'iarratais meaisínithe tionsclaíocha. Deartha le haghaidh táirgeadh ard toirte, comhcheanglaíonn...Leigh Nios mo -
![Ionad Meaisínithe Ingearach VMC]()
Ionad Meaisínithe Ingearach VMCTá bonn agus colún lárionad meaisínithe ingearach an tsraith BV déanta as teilgin mianraí Gearmánacha, agus tá an diallait, an tábla oibre agus an ceann fearsaid déanta as iarann teilgthe...Leigh Nios mo -
![VMC CNC]()
VMC CNCIs lárionad meaisínithe ingearach ardluais, ard-chruinneas é an BV1160L VMC CNC atá deartha chun tascanna próiseála casta a láimhseáil thar raon tionscal. Tógtha le fráma struchtúrach docht agus...Leigh Nios mo -
![Meaisín CNC VMC]()
Meaisín CNC VMCTá an BV1380L VMC CNC Machine deartha le haghaidh cruinneas ard agus éifeachtacht in oibríochtaí meaisínithe éagsúla. Atá feistithe le colún athneartaithe agus dearadh struchtúr bonn tacaithe...Leigh Nios mo -
![Milling VMC]()
Milling VMCIs lárionad meaisínithe ingearach gearrtha - é an meaisín muilleoireachta VMC BVMC855L, arna fhorbairt ag Dabai Precision Machine Tool (Jiangsu) Co., Ltd., atá deartha chun freastal ar riachtanais...Leigh Nios mo -
![VMC 1160 CNC]()
VMC 1160 CNCIs lárionad meaisínithe ingearach ardchruinneas é an VMC 1160 CNC a ndéantar innealtóireacht air le haghaidh tascanna tionsclaíochta éilitheacha. Tógtha le fráma athneartaithe agus feistithe le...Leigh Nios mo -
![Ionad Meaisín Muilleoireachta Ingearach CNC]()
Ionad Meaisín Muilleoireachta Ingearach CNCDéantar lárionad meaisín muilleoireachta ingearach BVMC1375L cnc a innealtóireacht le haghaidh beachtas agus seasmhachta i ndéantúsaíocht -tromshaothair. Le bonn colún níos leithne, dearadh...Leigh Nios mo -
![VMC 1000 CNC]()
VMC 1000 CNCIs meaisín ardfheidhmíochta é an t-ionad meaisínithe ingearach VMC 1000 CNC atá deartha le haghaidh beachtas, luais agus cobhsaíochta. Tógtha le bonn agus colún réitigh mianraí, in éineacht le...Leigh Nios mo
Gnéithe Meaisín
Saintréithe Ábhar Ilchodach Mianraí
Tá an t-ábhar seo bunaithe ar chloch brúite eibhir agus basalt ard-neart nádúrtha, in éineacht le -ceanglóir ardfheidhmíochta. Déantar an meascán seo a mheascadh ag teocht an tseomra ag baint úsáide as próiseas speisialta chun meascán sreabhán a chruthú le dlús ard, sreabhach ard, agus crapadh íseal. Ansin déantar an meascán seo a chaitheamh isteach i múnla saincheaptha agus cruthaítear é ina chomhpháirt ilchodach mianraí ard-neart ag baint úsáide as próiseas speisialaithe.
|
Comparáid idir airíonna fisiceacha idir comhábhair mhianracha agus ábhair thraidisiúnta |
|||
|
Míreanna paraiméadar |
Ábhar ilchodach mianraí |
Eibhear nádúrtha |
HT300 iarann teilgthe liath |
|
Dlús g/cm³ |
2.52 |
27~3.07 |
7.3 |
|
Modal comhbhrúite GPa |
46.5 |
50-100 |
130 |
|
Neart comhbhrúite MPa |
>125 |
100~250 |
960 |
|
Neart flexural MPa |
18~25 |
10-30 |
390 |
|
Cóimheas Poisson |
0.19 |
0.13-0.29 |
0.25 |
|
Comhéifeacht leathnú teirmeach 10⁶/K |
12 |
7.9 |
9.2-11.8 |
|
Teas sonrach J/g- céim |
1.2 |
0.76-0.79 |
0.46 |
|
Seoltacht theirmeach W/m-k |
3 |
2.5~3.6 |
48 |
|
Comhéifeacht mhaolaithe % |
0.5 |
0.003-0.03 |
|
Ionsúite Ard-Chreathadh
Tá comhéifeacht taise níos airde ag comhdhúile mianraí, rud a fhágann go bhfuil a bhfeidhmíocht ionsúcháin creathadh níos mó ná 10 n-uaire níos fearr ná iarann teilgthe traidisiúnta, ag laghdú go mór creathadh díobhálach le linn próiseála uirlisí meaisín.
Táimhe Ard Teirmeach
Soláthraíonn teas sonrach ard agus seoltacht íseal teirmeach na n-ábhar ilchodach mianraí táimhe teirmeach den scoth i gcoinne luaineachtaí teochta gearra (cosúil le hathruithe workpiece agus downtime meaisín) agus luaineachtaí teochta comhthimpeallach. Laghdaíonn sé seo go héifeachtach earráidí geoiméadracha spreagtha teirmeacha in uirlisí meaisín, rud a chinntíonn cruinneas meaisínithe.
Críoch Feabhsaithe
Is féidir le huirlisí meaisín a úsáideann comhpháirteanna ilchodacha mianraí cruinneas níos airde agus cáilíocht dromchla níos fearr a bhaint amach le linn casadh, muilleoireachta agus meilt (go háirithe le linn meaisínithe ardluais), agus ag laghdú torann oibriúcháin go héifeachtach freisin.
Saol Uirlis Feabhsaithe
Mar gheall ar airíonna ionsú creathadh den scoth na n-ábhar ilchodach mianraí, laghdaíonn siad go héifeachtach creathadh díobhálach le linn an phróisis ghearradh. Faoi na coinníollacha próiseas céanna, is féidir saol uirlis (roth meilt) a mhéadú go suntasach os cionn 20%, ag laghdú go mór costais oibriúcháin d'úsáideoirí.
| Múnla | BV855L | BV1160L | BV1380L | BV1580L | ||
| Raon Próiseála | Taisteal ar chlé agus ar dheis (X) | mm | 800 | 1100 | 1300 | 1500 |
| Taisteal tosaigh agus cúil (Y) | mm | 550 | 600 | 800 | 800 | |
| Taisteal tosaigh agus cúil (Z) | mm | 550 | 600 | 800 | 800 | |
| An t-achar ón aghaidh foirceann fhearsaid go lár an tábla | mm | 120-670 | 120-770 | 185-985 | 190-990 | |
| An fad idir lár an fhearsaid agus an dromchla gléasta sleamhnáin treorach colún | mm | 590 | 650 | 855 | 855 | |
| Binse oibre | Toise an bhinse oibre (Leithead * Fad) | mm | 1000×550 | 1200×600 | 1400×800 | 1600×800 |
| Ualach uasta | kg | 500 | 800 | 1300 | 1500 | |
| Sliotán Tábla T-(Uimh. Méid * Spásáil) | 5-18×90 | 522X3D | 18×7×110 | 7-22×110 | ||
| Fearsaid | Poll barrchaolaithe fearsaidí (múnla/méid gléasta) | BT40φ150 | BT40φ150 | BT50-190 | BT50-190 | |
| Mód tiomáint | Cineál crios | Cineál crios | Cineál crios | Cineál crios | ||
| Luas fhearsaid | r/nóim | 8000 | 8000 | 6000 | 6000 | |
| Cumhacht (rátáilte / Uasmhéid) | kW | 45976 | 45976 | 15/18.5 (limistéar leathan) | 15/18.5 (limistéar leathan) | |
| Casmhóiminte (rátáil / Uasmhéid) | Nm | 52.5/95.5 | 52.5/95.5 | 143/236 | 143/236 | |
| Luas Beathú | Cothú tapa ais X/Y/Z | m/nóim | 48/48/36 | 36/36/32 | 20/20/20 | 20/20/20 |
| Beatha gearrtha ais X/Y/Z | mm/nóim | 1-2000 | 1-20000 | 1-20000 | 1-20000 | |
| Iris uirlisí | Cineál/toilleadh iris uirlis | Cineál diosca/24T | Cineál diosca/24T | Cineál diosca/24T | Cineál diosca/24T | |
| Uasmhéid uirlisí | mm | φ80/φ150/300 | φ80/φ150/300 | φ105/φ200/350 | φ105/φ200/350 | |
| Meáchan uirlis uasta | kg | 8 | 8 | 15 | 15 | |
| Cruinneas | Cruinneas aimsithe trí ais (fad iomlán) | mm | 0.008/0.005/0.005 | 0.008/0.006/0.006 | 0.01/0.006/0.006 | 0.012/0.01/0.01 |
| Trí{0}ais-ath-cruinneas suite (fad iomlán) | mm | 0.005/0.003/0.003 | 0.005/0.004/0.004 | 0.007/0.004/0.004 | 0.008/0.006/0.006 | |
| Eile | Ceanglais chumhachta | KVA | 25 | 25 | 25 | 25 |
| Brú aeir | MPa | 0.65 | 0.65 | 0.65 | 0.65 | |
| Meáchan meaisín thart. | T | 6 | 7 | 13.5 | 15 | |
* Le haghaidh paraiméadair mhionsonraithe cumraíochta, féach le do thoil don Chomhaontú Teicniúil. Cumraíocht Chaighdeánach:
1. Córas CNC: FANUCOI-MFPLUS
2. BT40-Aonad Fearsaid Chrios-tiomáinte 150-8000
3. 24T Robotic Tool Changer
4. Fuarú Uisce agus Aeir le haghaidh Workpieces
5. Baint Inmheánach Sliseanna Backflush
6. Solas Trí-Dath agus Solas Oibre
7. Uisce agus Gunnaí Aeir
8. Gardaí Taobh amuigh go hiomlán faoi iamh
9. Z-Córas Comhardaithe Nítrigine Ais (Roghnach)
| Múnla | BVMC855L | BVMC1160L | BVMC1375L | ||
| Raon Próiseála | Taisteal ar chlé agus ar dheis (X) | mm | 800 | 1100 | 1300 |
| Taisteal tosaigh agus cúil (Y) | mm | 550 | 600 | 750 | |
| Taisteal tosaigh agus cúil (Z) | mm | 550 | 600 | 750 | |
| An t-achar ón aghaidh foirceann fhearsaid go lár an tábla | mm | 120-670 | 120-670 | 220-970 | |
| An fad idir lár an fhearsaid agus an dromchla gléasta sleamhnáin treorach colún | mm | 590 | 650 | 770 | |
| Binse oibre | Toise an bhinse oibre (Leithead * Fad) | mm | 1000×550 | 1200×600 | 1360×700 |
| Ualach uasta | kg | 500 | 800 | 1000 | |
| Sliotán Tábla T-(Uimh. Méid * Spásáil) | 5-18×90 | 5-18×100 | 5-18×120 | ||
| Fearsaid | Poll barrchaolaithe fearsaidí (múnla/méid gléasta) | BBT40-160 | BBT40-160 | BBT40-160 | |
| Mód tiomáint | Ceangail-díreach | Ceangail-díreach | Ceangail-díreach | ||
| Luas fhearsaid | r/nóim | 12000 | 12000 | 12000 | |
| Cumhacht (rátáilte / Uasmhéid) | kW | 45976 | 45976 | 45976 | |
| Casmhóiminte (rátáil / Uasmhéid) | Nm | 52.5/95.5 | 52.5/95.5 | 52.5/95.5 | |
| Luas Beathú | Cothú tapa ais X/Y/Z | m/nóim | 48/48/36 | 36/36/24 | 24/24/24 |
| Beatha gearrtha ais X/Y/Z | mm/nóim | 1-20000 | 1-20000 | 1-20000 | |
| Iris uirlisí | Cineál/toilleadh iris uirlis | Cineál diosca/24T | Cineál diosca/24T | Cineál diosca/24T | |
| Uasmhéid uirlisí | mm | φ80/φ150/300 | φ80/φ150/300 | φ80/φ150/300 | |
| Meáchan uirlis uasta | kg | 8 | 8 | 8 | |
| Cruinneas | Cruinneas aimsithe trí ais (fad iomlán) | mm | 0.005/0.004/0.004 | 0.005/0.004/0.004 | 0.007/0.005/0.005 |
| Trí{0}ais-ath-cruinneas suite (fad iomlán) | mm | 0.003/0.002/0.002 | 0.003/0.002/0.002 | 0.005/0.003/0.003 | |
| Eile | Ceanglais chumhachta | KVA | 25 | 25 | 25 |
| Brú aeir | MPa | 0.65 | 0.65 | 0.65 | |
| Meáchan meaisín thart. | T | 8 | 10 | 13 | |
Le haghaidh paraiméadair mhionsonraithe cumraíochta, féach le do thoil don Chomhaontú Teicniúil. Cumraíocht Chaighdeánach:
1. Córas CNC: FANUC OI-MFPLUS (1A)
2. Fuarú Scriú Hollow
3. Scriú Liathróid C2-grád agus os a chionn
4. SP-Treoraithe Líneacha Rollála de ghrád agus os a chionn
5. Scála Líneach ar Trí Ais
6. Córas Cúitimh Síneadh Teirmeach Uathoibríoch Fearsaid
7. Iompróirí Sliseanna Bíseach Dé-Ais
8. 24T Robot Tool Magazine
9. Fuarú Uisce agus Aeir le haghaidh Workpieces
10. Solas trí-dath agus Solas Oibre
11. Uisce agus Gunnaí Aeir
12. Cosaint Seachtrach Iomlán Faoi iamh
13. Z-Córas Comhardaithe Nítrigine Ais (Roghnach)
Is monaróirí agus soláthraithe lárionad meaisínithe ingearach réitigh mianraí gairmiúla sa tSín, atá speisialaithe i seirbhís shaincheaptha ardchaighdeáin a sholáthar. Cuirimid fáilte mhór romhat chuig ionad meaisínithe ingearach réitigh mianraí mórdhíola atá ar díol anseo ónár mhonarcha. Le haghaidh comhairliúcháin praghais, déan teagmháil linn.
